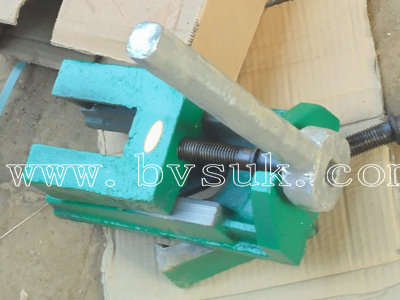

调整垫铁

产品分类：产品中心>> 机床垫铁系列

调整垫铁:按JB/T8775-98标准制造,产品有二层和三层两种结构形式,主要用于各类机床,机械设备下面,支撑机床机械重量,调整机械设备平衡

订购热线：0317-8332456

简介：调整垫铁:按JB/T8775-98标准制造,产品有二层和三层两种结构形式,主要用于各类机床,机械设备下面,支撑机床机械重量,调整机械设备平衡

　　调整垫铁：按JB/T8775-98标准制造，产品有二层和三层两种结构形式，主要用于各类机床，机械设备下面，支撑机床机械重量，调整机械设备平衡。使用本产品安装机床不需设置地脚螺栓与地面固定，调整垫铁良好的垂直挠度，使机床稳定于地面，使用本产品可节省安装费用，缩短安装周期。

　　调整垫铁使用方法：将垫铁放置于机床下，每个垫铁均受力后，再调整垫铁。可调整度为3-15mm 。调整垫铁适用范围：金属加工机床，锻压机床、纺织机械、印刷机械、食品加工机、橡胶机械、电线生产机械、电缆机械、包装机械、发电机及重型设备等。用于机床设备的支撑安装、调整水平。

调整垫铁规格：（殊规格需定做）

S83 A型系列调整垫铁
规格mm	螺栓	重量kg	载荷kg	规格mm	螺栓	重量kg	载荷kg
规格mm	螺栓	重量kg	载荷kg	规格mm	螺栓	重量kg	载荷kg
135×60×45	M14	1.1	500	250×150×110	M24	20	6000
135×80×45	M14	1.6	600	260×130×70	M18	5	3300
150×70×40	M14	1.5	600	260×130×70	M18	6.2	3500
160×80×50	M16	2	1000	260×140×70	M18	7.3	4000
160×80×50	M16	1.75	900	260×130×100	M18	9	4500
160×80×50	M14	1.5	600	260×140×90	M24	13	6500
160×80×50	M16	2.5	1200	260×140×150	M20	19	7500
180×90×50	M16	2.3	1200	280×130×70	M18	6.3	3600
180×90×50	M16	2	800	280×130×70	M18	7.2	4000
180×100×60	M18	4.3	3000	280×140×100	M24	13	6500
200×100×50	M16	2.1	1000	280×160×80	M24	11.5	5000
200×100×55	M16	2.5	1100	300×130×75	M20	6.5	3500
200×100×55	M16	3	1500	300×130×70	M18	6.2	3200
200×100×55	M16	3.3	2000	300×130×80	M20	7.3	4000
200×100×65	M16	4.2	2500	300×140×80	M20	8.6	5000
200×100×70	M16	6.4	3500	300×150×80	M24	10.5	5500
200×100×80	M18	6.2	3500	300×150×100	M24	10.5	6000
200×100×80	M16	4.9	3000	300×150×100	M24	12	6000
200×100×100	M18	7	3000	300×150×100	M24	14	6200
220×110×55	M16	3.2	2000	300×150×125	M24	15	6200
220×110×60	M16	4	2500	300×170×150	M30	31	10000
220×150×80	M20	10	3000	300×180×120	M24	20	6500
235×115×65	M20	6.7	4000	300×200×100	M24	20	7500
240×120×60	M20	6.1	3500	350×160×100	M24	17.5	6500
240×120×70	M18	3.7	2800	350×180×100	M24	18.5	7500
240×120×70	M18	4.9	3200	350×180×120	M24	27	10000
240×120×70	M18	4.2	3000	350×200×120	M24	25	8000
240×120×80	M18	7.2	4000	380×160×100	M24	28	10000
240×120×70	M20	6.2	3500	400×200×75	M24	20	6500
240×120×85	M18	6.8	4000	400×200×120	M30	29	8500
240×130×70	M20	7	4000	400×200×150	M30	32	8700
240×200×125	M24	23	7500	420×220×120	M30	30.5	8700
250×140×110	M20	13	5000	420×220×120	M30	37	8800
250×145×75	M18	8.5	4500	450×250×110	M30	47	15000
250×140×85	M20	15	5000

S83 B型系列调整垫铁
规格	螺栓	重量	载荷	规格	螺栓	重量	载荷
规格	螺栓	重量	载荷	规格	螺栓	重量	载荷
135×80×45	M14	1.6	600	290×120×80	M20	12	5000
160×80×50	M16	2.5	1200	300×180×120	M24	20	6500
200×100×65	M16	4.2	2500	320×160×100	M24	18	7000
200×100×80	M18	6.2	3500	350×200×85	M24	25	8000
240×120×70	M18	7.2	4000	350×200×110	M24	30	10000
240×140×80	M20	9	4500	420×220×120	M30	37	8800
250×160×65	M20	11	5000	450×250×110	M30	46	15000
280×130×70	M18	7.2	4000
